Descrizione

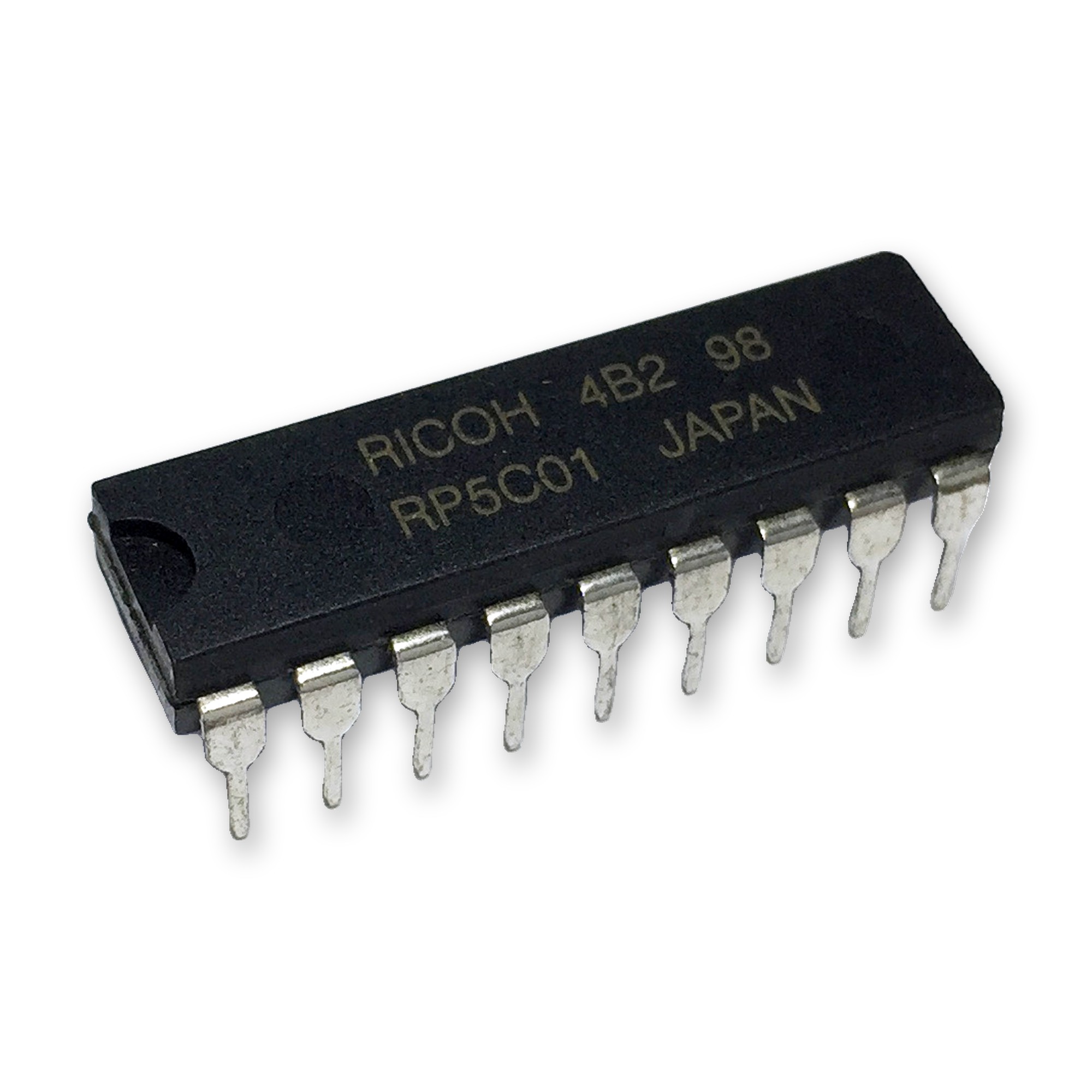

Il Ricoh RP5C01 è l’orologio in tempo reale (RTC) per Amiga 3000(T) e Amiga 4000(T). A seconda della disponibilità, il chip viene spedito come RP5C01 o RP5C01A.
Caratteristiche
- Collegamento diretto alla CPU
- Bus dati bidirezionale a 4 bit: D0–D3
- Ingresso indirizzi a 4 bit: A0–A3
- Contatore orario integrato (ore, minuti, secondi) e contatore calendario (anno bisestile, anno, mese, giorno, giorno della settimana)
- Supporta sia il formato a 12 ore (AM/PM) sia quello a 24 ore
- Tutti i dati orari espressi in codice BCD
- Funzione di regolazione di ±30 secondi
- Backup a batteria (minimo 2,2 V)
- RAM integrata
- Uscita di segnali di allarme o di un impulso di temporizzazione a 16 Hz o 1 Hz
- Package: DIP a 18 pin
Datasheet: datasheet Ricoh RP5C01A (PDF)
Posizione sulla scheda madre
| A3000 | U190 |
| A3000T | U190 |
| A4000 | U178 |
| A4000CR | U178 |
| A4000T | U180 |
